Khi nhận bảng báo giá thi công màn hình LED, bạn sẽ thấy mục thông số Module chiếm phần lớn nội dung kỹ thuật. Nhiều khách hàng của tôi thường thắc mắc: Tại sao cùng là P3 mà module hãng này giá 500k, hãng kia lại chỉ 300k?
Câu trả lời nằm ở Module LED thành phần được ví như tế bào của một màn hình LED. Nếu Pixel Pitch là bộ mặt, thì Module chính là trái tim. Chọn sai Module cũng giống như xây nhà lầu trên nền móng yếu màn hình nhanh chóng xuống cấp, chết điểm ảnh chỉ sau vài tháng sử dụng. Trong bài viết này, tôi Văn Cường hiện tại là CEO Led Sun sẽ mổ xẻ chi tiết cấu tạo của một Module LED và hướng dẫn bạn cách tính toán số lượng cần thiết cho dự án của mình.
1. Module LED là gì? Định nghĩa dễ hiểu nhất
Trong kỹ thuật hiển thị, Module LED là một tấm bảng mạch in (PCB) kích thước nhỏ, trên bề mặt được hàn hàng nghìn bóng đèn LED (SMD hoặc DIP) và mặt sau chứa các IC điều khiển cùng vi mạch kết nối.
Để dễ hình dung, hãy tưởng tượng việc lắp đặt màn hình LED giống như xây một bức tường gạch:
- Module LED chính là từng viên gạch riêng lẻ.
- Cabinet (Cabin LED) là một mảng tường lớn (ghép từ nhiều module).
- Màn hình LED là bức tường hoàn chỉnh được ghép lại từ hàng trăm, hàng nghìn module đó.
Đặc điểm quan trọng nhất của thiết kế dạng module này là tính linh hoạt. Nếu một vị trí trên màn hình bị hỏng, kỹ thuật viên chỉ cần tháo đúng tấm module đó ra thay thế, không cần vứt bỏ cả màn hình như Tivi.
Lưu ý: Kích thước và mật độ bóng trên module sẽ phụ thuộc vào Pixel Pitch mà bạn lựa chọn (P2, P3 hay P4…).

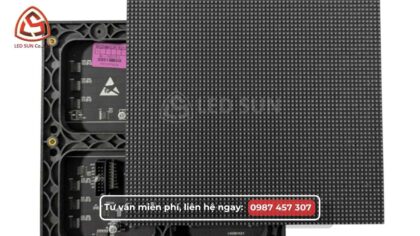

2. Cấu tạo chi tiết của 1 Module (Bí mật của giá thành)
Tại sao giá module lại chênh lệch nhau cả 30-40%? Hãy nhìn sâu vào 6 lớp cấu tạo dưới đây:
- Lớp mặt nạ (Mask): Là lớp nhựa đen phủ bên trên, có tác dụng bảo vệ bóng LED và tăng độ tương phản. Mask “xịn” sẽ phẳng lì, không cong vênh, giúp mặt màn hình đen tuyền sang trọng.
- Bóng LED (LED Lamp): Đây là thành phần đắt đỏ nhất, chiếm 40-50% giá thành module. Tại Led Sun, chúng tôi ưu tiên sử dụng bóng của các hãng top đầu như Nationstar hoặc Kinglight. Bóng giá rẻ (Noname) thường chết yểu sau 1000 giờ chạy.
- Mạch in (PCB): Là xương sống để gắn linh kiện. PCB chuẩn phải có từ 2-4 lớp đồng để tản nhiệt tốt. PCB mỏng dính thường gây nóng và chập cháy.
- IC điều khiển (Driver IC): Bộ não xử lý hình ảnh. IC cao cấp (như PWM) cho tần số quét cao (3840Hz), giúp quay phim không bị sọc. IC thường chỉ đạt 1920Hz.
- Cổng kết nối (Data/Power Connector): Nơi cắm dây cáp tín hiệu và dây nguồn.
- Khung vỏ (Housing): Thường làm bằng nhựa kỹ thuật để cố định mạch và bắt vít vào khung/cabinet.
3. Kích thước Module tiêu chuẩn và Cách tính số lượng
Không có một kích thước chung cho tất cả. Mỗi dòng Pixel Pitch sẽ có “phom” chuẩn riêng. Dưới đây là bảng thông số kỹ thuật chi tiết các dòng module mà Led Sun đang phân phối và thi công.
3.1 Module LED Trong Nhà (Indoor) – Dòng hiển thị sắc nét
Các dòng trong nhà thường sử dụng kích thước chuẩn $320 \times 160$mm cho các mã P nhỏ (Fine Pitch) để dễ dàng ghép cabinet tỷ lệ 16:9.
| Loại Module (Pixel Pitch) | Kích thước (Cao x Rộng) | Độ phân giải (Điểm ảnh) | Tổng số bóng LED/module |
|---|---|---|---|
| P1.25 Indoor | 160mm x 320mm | 128 x 256 px | 32,768 bóng |
| P1.53 Indoor | 160mm x 320mm | 104 x 208 px | 21,632 bóng |
| P1.66 Indoor | 160mm x 320mm | 96 x 192 px | 18,432 bóng |
| P1.86 Indoor | 160mm x 320mm | 86 x 172 px | 14,792 bóng |
| P2 Indoor | 160mm x 320mm | 80 x 160 px | 12,800 bóng |
| P2.5 Indoor | 160mm x 320mm | 64 x 128 px | 8,192 bóng |
| P3 Indoor | 192mm x 192mm | 64 x 64 px | 4,096 bóng |
| P4 Indoor | 160mm x 320mm | 40 x 80 px | 3,200 bóng |
| P5 Indoor | 160mm x 320mm | 32 x 64 px | 2,048 bóng |
3.2 Module LED Ngoài Trời (Outdoor) – Dòng chuyên dụng độ sáng cao
Dòng ngoài trời có kích thước đa dạng hơn để phù hợp với các loại cabin chống nước và chịu lực gió bão.
| Loại Module (Pixel Pitch) | Kích thước (Cao x Rộng) | Độ phân giải (Điểm ảnh) | Tổng số bóng LED/module |
|---|---|---|---|
| P2.5 Outdoor | 160mm x 320mm | 64 x 128 px | 8,192 bóng |
| P3 Outdoor | 192mm x 192mm | 64 x 64 px | 4,096 bóng |
| P3.91 Outdoor (Dòng Cabin) | 250mm x 250mm | 64 x 64 px | 4,096 bóng |
| P4 Outdoor | 160mm x 320mm | 40 x 80 px | 3,200 bóng |
| P5 Outdoor | 160mm x 320mm | 32 x 64 px | 2,048 bóng |
| P6 Outdoor | 192mm x 192mm | 32 x 32 px | 1,024 bóng |
| P8 Outdoor | 160mm x 320mm | 20 x 40 px | 800 bóng |
| P10 Outdoor | 160mm x 320mm | 16 x 32 px | 512 bóng |
Lưu ý chuyên gia: Kích thước module (160x320mm hay 192x192mm) là thông số bất di bất dịch để thợ cơ khí hàn khung sắt. Nếu bạn tính sai kích thước module, toàn bộ hệ khung giá đỡ sẽ phải cắt bỏ làm lại, gây thiệt hại rất lớn.
Ví dụ: P3 (192mm) và P4 (160mm) có kích thước hoàn toàn khác nhau, không thể dùng chung một khung xương.
Công thức tính số lượng Module cho dự án: Việc này rất quan trọng để lên dự toán chi phí.
Số module cần dùng = (Diện tích màn hình / Diện tích 1 module) x 1.05
Trong đó: Hệ số 1.05 tức là bạn nên mua dư 5% để làm linh kiện dự phòng thay thế sau này. Ví dụ thực tế: Bạn muốn lắp màn hình P3 kích thước Ngang 3m x Cao 2m (Diện tích 6m2).
- Kích thước module P3: 0.192m x 0.192m = 0.0368 m2.
- Số lượng tính toán: 6 / 0.0368 ≈ 163 tấm.
- Mua dự phòng 5%: 163 x 1.05 ≈ 171 tấm.
[tinh_so_module]
4. Phân biệt Module trong nhà (indoor) và ngoài trời (outdoor)
Rất nhiều khách hàng tôi thấy nhầm lẫn dẫn đến việc lắp module trong nhà ra ngoài trời, kết quả là hỏng ngay sau cơn mưa đầu tiên. Sự khác biệt nằm ở lớp áo giáp thông qua bảng so sánh dưới đây:
| Tiêu chí so sánh | Module Indoor (Trong nhà) | Module Outdoor (Ngoài trời) |
|---|---|---|
| Độ sáng (Brightness) | Thấp (800 - 1,500 Nits). Dịu mắt, phù hợp ánh sáng đèn phòng. | Cực cao (5,000 - 8,000 Nits). Đủ sức "đấu" lại ánh nắng mặt trời trực tiếp. |
| Khả năng chống nước | Không (IP20/IP30). Mạch linh kiện để trần mặt sau. | Tuyệt đối (IP65/IP67). Được đổ keo chống nước bề mặt và có ron cao su. |
| Khoảng cách nhìn | Ưu tiên nhìn gần (P2, P2.5, P3). | Ưu tiên nhìn xa (P4, P5, P6, P10). |
| Giá thành | Thấp hơn khoảng 30-40%. | Cao hơn do công nghệ chống chịu thời tiết khắc nghiệt. |
5. Quy trình lắp ráp Module thành màn hình hoàn chỉnh

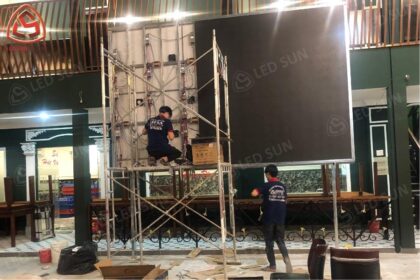

Để biến những tấm module rời rạc thành một màn hình khổng lồ, đội ngũ kỹ thuật của Led Sun tuân thủ quy trình 4 bước nghiêm ngặt trong suốt 12 năm làm màn hình LED quảng cáo cho hơn hàng trăm dự án trên toàn quốc:
- Bước 1: Ghép Module vào Cabinet hoặc Khung nam châm. Thông thường, nhiều module sẽ được ghép lại thành một khối lớn hơn gọi là Cabinet LED để dễ vận chuyển và bảo vệ linh kiện.
- Bước 2: Lắp đặt hệ thống nguồn và Card điều khiển. Mỗi nhóm module sẽ được cấp điện bởi nguồn 5V và kết nối với Card thu (Receiving Card).
- Bước 3: Kết nối cáp tín hiệu. Sử dụng cáp 16-pin để truyền dữ liệu hình ảnh từ Card đến từng Module.
- Bước 4: Hiệu chỉnh màu sắc. Sau khi lắp xong, kỹ sư sẽ dùng phần mềm để hiệu chỉnh màu sắc màn hình LED, đảm bảo hàng nghìn tấm module sáng đều như một, không bị hiện tượng “tấm sáng tấm tối”.
6. Lỗi thường gặp và cách nhận biết Module kém chất lượng
Là người bỏ tiền đầu tư, bạn cần biết cách “soi” hàng. Dưới đây là dấu hiệu nhận biết module dỏm:
- Màu sắc không đều: Khi bật màu trắng 100%, màn hình loang lổ chỗ xanh chỗ đỏ (do dùng bóng LED tạp nham, khác lô sản xuất).
- Chân connector lỏng lẻo: Đầu cắm dây tín hiệu bằng nhựa mềm, cắm vào rút ra vài lần là lờn, gây chập chờn tín hiệu.
- Mạch in cong vênh: Nhìn nghiêng thấy bề mặt module không phẳng, gồ ghề.
- Không có thông tin CO/CQ: Đơn vị thi công không xuất trình được giấy tờ nguồn gốc của module.
Tiêu chuẩn Module tại Led Sun:
- 100% Chính hãng: Nhập khẩu trực tiếp, có tem nhãn, mã QR Code truy xuất nguồn gốc.
- Đồng bộ lô sản xuất: Tuyệt đối không lắp module của 2 lô sản xuất khác nhau trên cùng 1 màn hình để tránh lệch màu.
- Test Aging 72h: Mọi module đều phải chạy thử liên tục 3 ngày tại kho trước khi mang đến công trình.
Lời kết
Module LED tuy nhỏ nhưng mang trọng trách lớn. Việc lựa chọn module quyết định đến 90% sự thành bại của dự án màn hình LED. Một module tốt không chỉ mang lại hình ảnh đẹp mà còn giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng tiền sửa chữa lặt vặt sau này.
Lời khuyên chân thành của tôi (người làm nghề hơn 12+ trong lĩnh vực Quảng Cáo bao gồm cả thi công lắp đặt màn hình LED) hãy đừng chỉ nhìn vào TỔNG GIÁ TIỀN của báo giá. Hãy nhìn vào thương hiệu Module và uy tín của đơn vị thi công. Tại Led Sun, tôi cam kết minh bạch 100% thông số linh kiện trong hợp đồng, sai một đền mười.
Nếu bạn cần kiểm tra mẫu module thực tế hoặc xem hồ sơ năng lực nhập khẩu của chúng tôi, hãy liên hệ ngay.
